电源适配器的内部组成及其功能简述

11/4/2016 10:59:22 PM      点击:

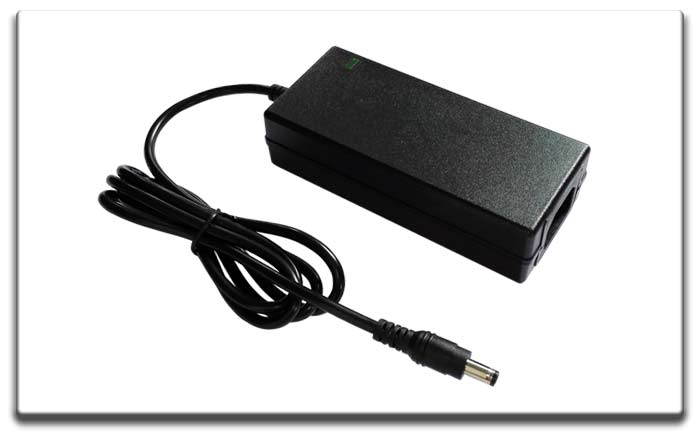

    电源适配器以高效率,低功耗,体积小,轻便化,重量轻,方便携带,自身抗干扰性强,输出电压范围宽,的优势替代了线性电源的地位.电源适配器主要由控制电路,输入整流滤波器,集成电路,功率开关管,保护电路,输出整流滤波器,开关电源变压器,输入电网滤波器等几部分组成.


    1、控制电路:检测输出直流电压,并将其与基准电压比较,进行放大,调制振荡器的脉冲宽度,从而控制变换器以保持输出电压的稳定.一般电源适配器输出电压调整率为5%.

    2、输入整流滤波器:将电网输入的220V或110V交流电电压进行整流滤波,为变换器提供直流电压.例如整流桥,作用是把交流电变为直流电,而滤波电容,作用是滤除直流电中的交流纹波,使电路工作更可靠.

    3、集成电路(运放IC),保护电路,电压调节的重要组成部分.

    4、功率开关管:功率开关管是开关电源中的核心元件之一,开关管在正反馈与负反馈电路里交替进行循环工作,正反馈负责导通,负反 馈负责截止.

    5、保护电路:如果发生过电流,过电压,过功率,短路时,保护电路使电源适配器停止工作以保护电器以及电源适配器自身不受损害.如保护电流中的压敏电阻,压敏电阻原理是当外界电压过高时,压敏电阻阻值迅速变得很小,此时压敏电阻的电阻降低而将电流予以分流,防止受到过大的瞬时电压破坏或干扰,因而保护其他电路不被损害.

    6、输出整流滤波器:将变换器输出的高频交流电压整流滤波得到需要的直流电压,同时还防止高频噪声对负载的干扰.如滤波电容,起滤除低压直流电中的纹波的作用.

    7、开关电源变压器:开关电源变压器是加入了开关管的电源变压器,在电路中除了普通变压器的电压变换功能,还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场.

    8、输入电网滤波器:消除来自电网,如电动机的启动,电器的开关,雷击等产生的干扰,同时也防止开关电源产生的高频噪声向电网扩散 .如电感线圈(又称扼流圈),主要功能是降低电磁干扰.

    实际电源适配器内部远不止简述的这样简单还包括了很多电路和原件,随着科技的进步发展,电源适配器技术也随之日新月异的改进更新,在不久的将来电源适配器也会加入更多的智能化元素,我们将跟随这一脚步向前发展
